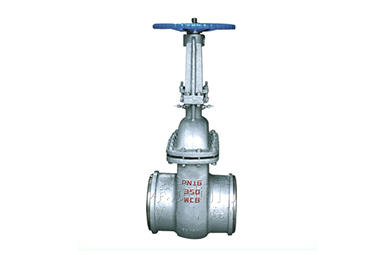

Z44H,Z64H水封閘閥
Z44H、Z64H水封閘閥適用于公稱壓力PN1.6～10.0Mpa，工作溫度0～425℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的管道上，切斷或接通介質，適用介質為： 水、油品、蒸汽和非腐蝕氣體等。
| 產品名稱： | 水封閘閥 | 產品型號： | Z44H、Z64H |
| 公稱通徑： | DN15～DN1000 | 結構形式： | 閘板式 |
| 公稱壓力： | 1.6Mpa～6.4Mpa | 連接方式： | 法蘭 |
| 適用溫度： | -20ºC～+150ºC～425ºC～550ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
| 閥體材質： | WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
Z44H、Z64H水封閘閥適用于公稱壓力PN1.6～10.0Mpa，工作溫度0～425℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的管道上，切斷或接通介質，適用介質為： 水、油品、蒸汽和非腐蝕氣體等。填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣 隔離,保證良好的氣密性。啟閉件采用雙閘板向彈性密封，啟閉可靠，性能良好。閥桿徑調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。 結構簡單，緊湊合理，檢修方便，使用壽命長，造型美觀。 閥門工作必須在全開或全開或全關位置，不可作調節閥用。產品可采用法蘭螺栓連接或?qū)附印?/span>產品特點
1、S/Z型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠2、產品結構簡單、緊湊合理、檢修方便、使用壽命長
3、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量
4、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
主要性能規范 Chief property and specification
|
試驗壓力 Test pressure |
公稱壓力PN/MPa | |||||
| 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
|
殼體強度試驗 Shell Strength test |
1.5 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
|
密封試驗 Seal test |
1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
|
上密封試驗 Back seal test |
1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
|
氣密封試驗 Leak- proofness test |
0.5～0.7 | |||||
使用范圍
|
產品類別 Product classification |
適用溫度/℃ Working temperature |
適用介質 Suitable medium |
|
碳鋼型(C) Carbon steel |
≤425 |
水、蒸汽、油品、非腐蝕性氣體 Water，Stem，oilgoods non-corrosive gas |
|
合金鋼(I) Alloy steel |
≤540 |
主要零件材料 Material for Main Parts
|
產品類型 Product type |
零件名稱 Part name |
|||||
| 閥體、閥蓋、支架 B0dy，BOnnet，Yoke |
閥桿 Valve rod |
閘板、閥瓣、密封面 Walge gate Disc Sealface |
閥座密封面 Seatring seal face |
閥桿螺母 Yoke nut |
填料 Packing |
|
| 碳鋼型(C) Carbon steel | WCB 25 | 1Crl3 或2Crl3 | Crl3型不銹鋼或硬質合金 Sainlesssteelor carbidealloy | 不銹鋼 Stainlesssteel | 鋁青銅 Albronze | 柔性石墨 F18xible graphite |
|
合金鋼(I) Alloy steel |
WC6 Cr5M01 | 38CrMoAlA 20CrlM01VA | 鈷基合金 |
硬質合金 Carbide alloy |
||

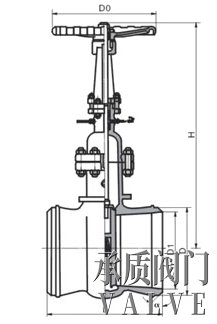

Z44H法蘭式水封閘閥、Z64H焊接式水封閘閥外形結構圖
Z64H焊接式水封閘閥主要外形尺寸PN1.6MPa
| 公稱壓力 PN（MPa） |
公稱通徑 DN/mm Nominal diameter |
L | α | H | DO | PNl.6/MPa | |
| D | D1 | ||||||
|
Z64H-16C Z64H-16P Z64H-16I |
50 | 250 | 37o30' | 334 | 250 | 58 | 50 |
| 65 | 270 | 37o30' | 439 | 250 | 75 | 65 | |
| 80 | 280 | 37o30' | 495 | 300 | 91 | 79 | |
| 100 | 300 | 37o30' | 575 | 350 | 11O | 97 | |
| 125 | 325 | 37o30' | 587 | 350 | 136 | 121 | |
| 150 | 350 | 37o30' | 607 | 350 | 163 | 146 | |
| 200 | 400 | 37o30' | 740 | 400 | 223 | 202 | |
| 250 | 450 | 37o30' | 863 | 400 | 278 | 254 | |
| 300 | 500 | 37o30' | 990 | 400 | 330 | 305 | |
| 350 | 550 | 37o30' | 1137 | 500 | 382 | 352 | |
| 400 | 600 | 37o30' | 1523 | 500 | 432 | 399 | |
| 450 | 650 | 37o30' | 1618 | 600 | 485 | 451 | |
| 500 | 700 | 37o30' | 1657 | 600 | 535 | 501 | |
| 600 | 800 | 37o30' | 1746 | 700 | 636 | 601 | |

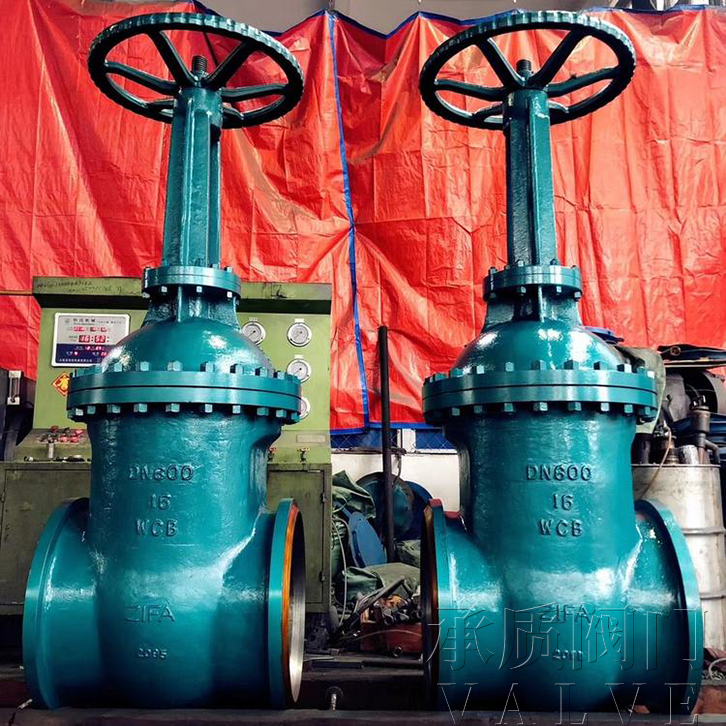

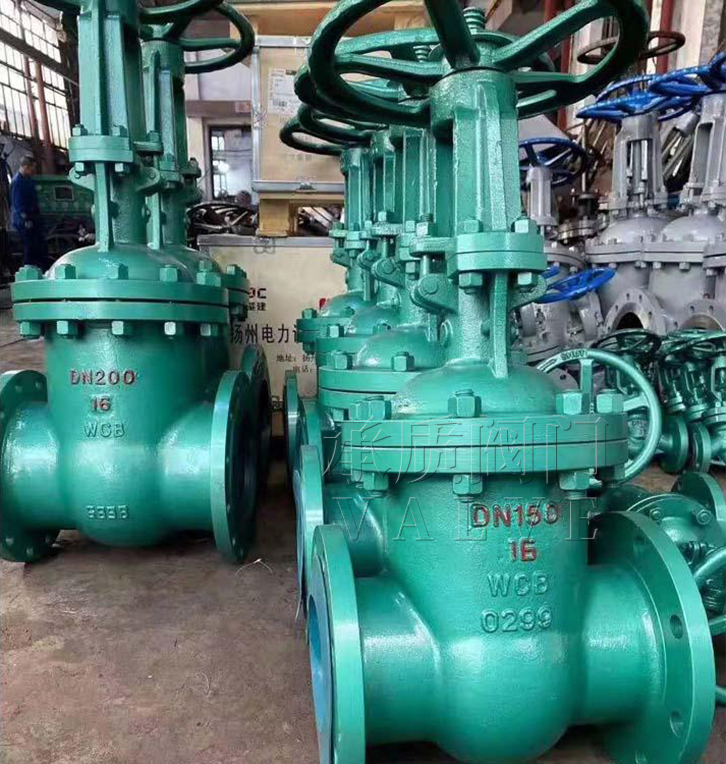

Z64H焊接式水封閘閥實物圖
|
聲明：【Z44H,Z64H水封閘閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的Z44H,Z64H水封閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
