天然氣減壓閥,液化氣減壓閥通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。
| 產品名稱： | 天然氣減壓閥 |
|
YK43F |
|
|
手動/自動 |
|
法蘭,螺紋,焊接,卡套 |
|
|
先導活塞式 |
|
PTFE |
|
|
1.6MPa-32MPa |
|
DN6-600 |
|
|
碳鋼,不銹鋼等 |
|
承質品牌 |

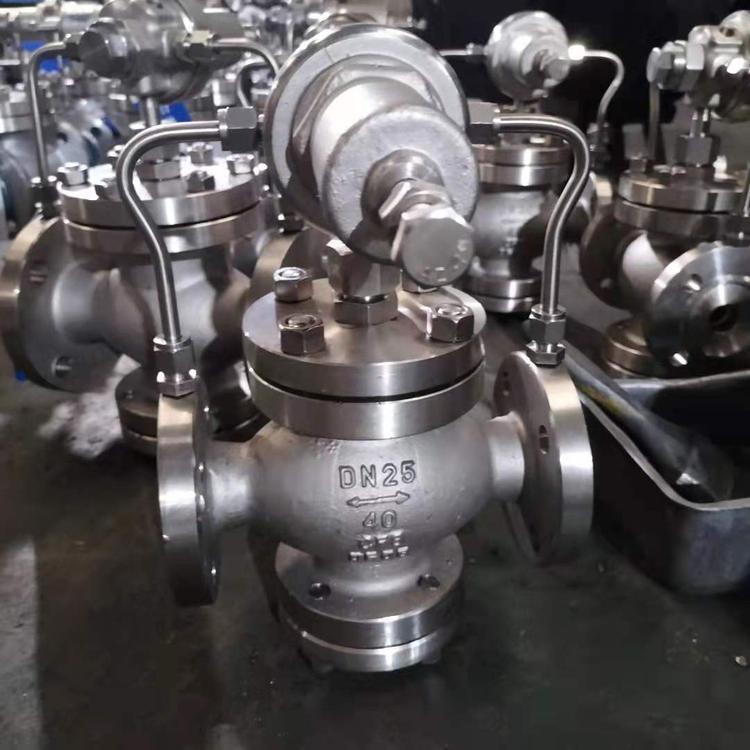

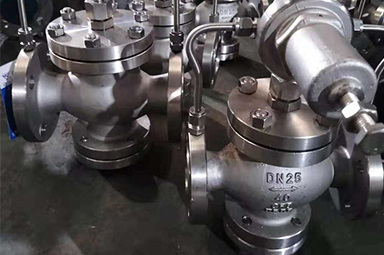

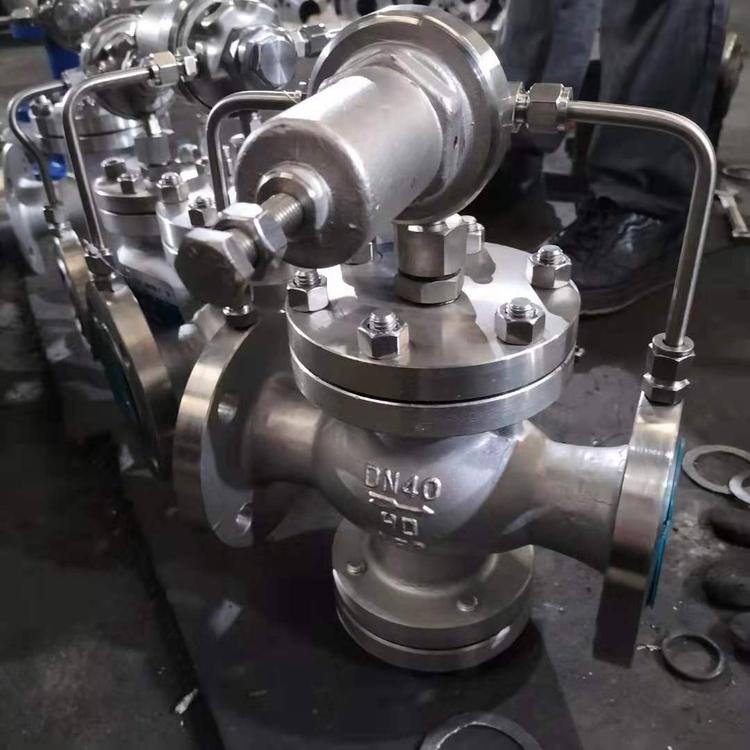

高壓天然氣減壓閥YK43F實物圖
高壓天然氣減壓閥YK43F概述
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
高壓天然氣減壓閥YK43F產品作用
本產品主要用于氣體管路，如空氣、氮?dú)?、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。
高壓天然氣減壓閥YK43F性能范圍
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼化試驗壓力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高進口壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 壓力特性偏差（Mpa）P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）P2G | GB12246-1989 | |||||
| 最小壓差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | GB12245-1989 | |||||
| 其他標準 | 其他非標定制 | |||||
減壓閥流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
高壓天然氣減壓閥YK43F主要構件材料表
| 零件名稱 | 零件材料 |
| 閥體閥蓋底蓋 | WCB/或不銹鋼 |
| 閥座閥盤 | 2Cr13/或不銹鋼 |
| 缸套 | 2Cr13/銅合金/或不銹鋼 |
| 活塞 | 合金鑄鐵/或不銹鋼 |
| 導閥座導閥桿 | 2Cr13/或不銹鋼 |
| 主閥彈簧 | 1Cr18Ni9Ti/或不銹鋼 |
| 導閥主彈簧 | 50CrVA/或不銹鋼 |
| 調節彈簧 | 60Si12Mn/或不銹鋼 |

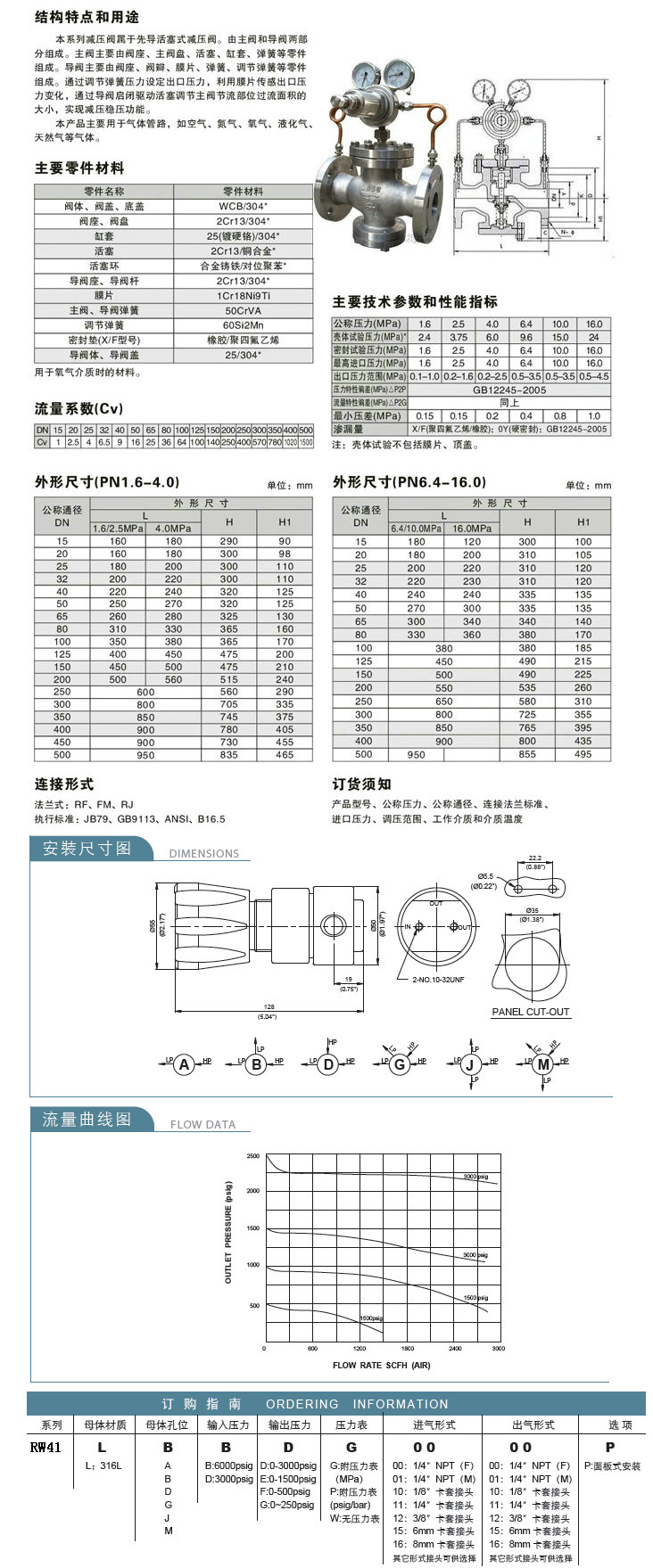

天然氣減壓閥,液化氣減壓閥尺寸結構圖:
天然氣減壓閥,液化氣減壓閥安裝、使用注意事項
1、本閥安裝前應仔細核對使用情況是否與標牌規定相符；
2、本閥安裝在水平管道上，閥體所示箭頭與介質流向應一致；
3、減壓閥前后應該有一段直管，閥前O.6×DN以上，閥后1O×DN以上。
4、安裝時應進行以下工作：(1)將閥門兩端封蓋取下；(2)檢查連接螺栓，無松動；(3)閥前管道必須沖洗干凈。
5、本閥在管路上只作減壓用，不作截止用，使用介質必須經過過濾器過濾；
6、使用時，將調節螺釘順時針?lè)较蚓徛D(zhuǎn)，使出口壓力升至所需壓力，調整后，將螺釘鎖緊。
天然氣減壓閥,液化氣減壓閥調壓方法
1、關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境：
2、將調節螺釘按逆時針旋轉至最上位置(相對最低出口壓力)，然后關閉減壓閥后閘閥；
3、慢慢開啟減壓閥前的閘閥至全開；
4、順時針緩慢旋轉調節螺釘，將出口壓力調至所需要的壓力(以閥后表壓為準)；調整好 后,將鎖緊螺母鎖緊,打開減壓閥后閘閥
5、如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調：
可能發生的故障及消除方法
| 故障內容 | 發生故障的原因 | 消除方法 |
| 不通氣 | 通道被阻塞 | 清除通道污物 |
| 氣直通 |
1、活塞卡住 2、主、導閥閥桿在導向孔內卡住 3、主、導閥密封面有污物卡住 4、膜片損壞 5、旁通閥是否關閉 |
1、消除缸套和活塞污物 2、將主、導閥桿用細砂紙砂小外徑 3、清除主、導閥密封上的污物 4、更換新膜片 5、關閉旁通閥 |
| 壓力調不高 |
1、缸套與活塞間隙過大 2、調節彈簧疲勞或損壞 |
1、更換缸套或活塞 2、更換彈簧 |
| 閥后壓力不穩定 |
1、出口流量波動過大 2、輸入與消耗量相差過大 |
1、穩定閥后流量 2、重新選用閥的通徑 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高壓天然氣減壓閥YK43F性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
